Valvola di troppo pieno / regolazione flangiata

Valvole di sfioro / troppo pieno flangiate molto resistenti

Le valvole di sfioro / troppo pieno flangiate appartengono alla categoria delle valvole di sfioro o anche delle valvole di mantenimento della pressione. La loro particolarità è l'attacco flangiato su entrambi i lati. Da NieRuf, l'alloggiamento di questa tipologia di valvole è costituito da un unico corpo, fuso con le altre parti. Ciò significa che le flange non sono saldate o avvitate separatamente, il che aumenta notevolmente la stabilità dell'intera valvola. Le valvole di troppo pieno flangiate sono collegate alle flange della tubazione utilizzando schemi di foratura standardizzati (DIN1092-1/-2). Flange, viti, dadi, guarnizioni e rondelle adatti sono disponibili nella categoria Accessori.

Filtro

Configurazione del prodotto

valvola di troppo pieno a pistone DN 100 modello UV13 in ghisa grigia EN-JL1040 campo di regolazione 2,0 - 5,0 bar guarnizione metallo per fluidi liquidi e gassosi

Diametro:

DN 100

Attacco:

attacco a flangia DIN 1092-2 PN16

Struttura:

forma lineare, comando a molla

Sostanza:

fluidi liquidi e gassosi

Campo di regolazione:

2,0 - 5,0 bar

Certificato
2.894,10 €*

3.443,98 € IVA inclusa.

Articolo pronto in: 1 - 2 settimane

valvola regolatrice di pressione flangiata DN 25 PN40 modello UV09 in ottone rosso/ottone campo di regolazione 5,5 - 10,0 bar guarnizione EPDM per fluidi liquidi e gassosi

Diametro:

DN 25 PN40

Attacco:

flangia secondo DIN EN 1092

Struttura:

forma lineare

Sostanza:

fluidi liquidi e gassosi

Campo di regolazione:

5,5 - 10,0 bar

Garanzia di 24 mesi
Certificato
673,60 €*

801,58 € IVA inclusa.

Articolo pronto in: 3 - 5 giorni lavorativi

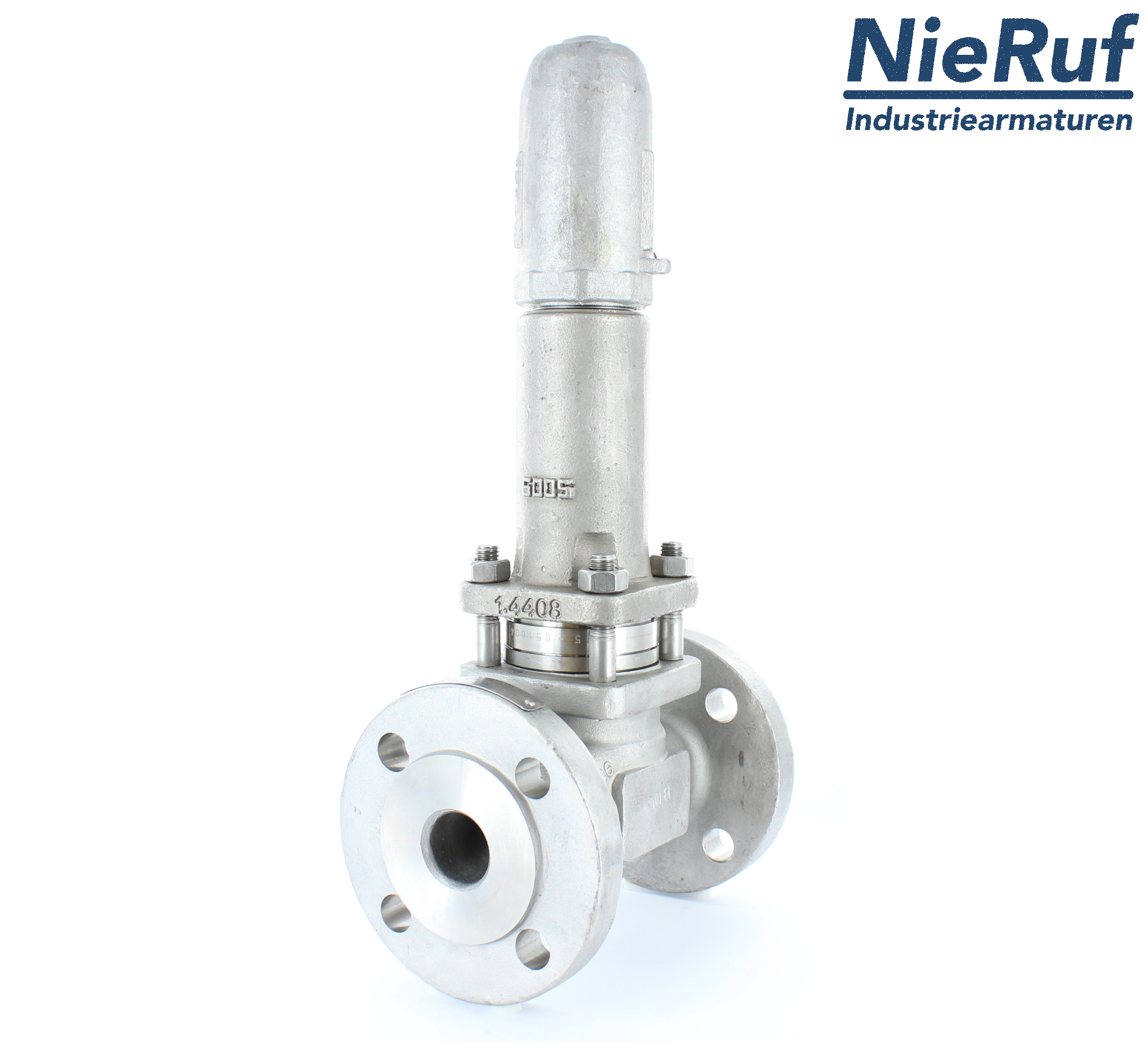

valvola regolatrice di pressione flangiata DN 20 PN40 modello UV12 in acciaio inossidabile AISI 316L campo di regolazione 0,5 - 2,0 bar guarnizione FKM per fluidi liquidi e gassosi

Diametro:

DN 20 PN40

Attacco:

flangia secondo DIN EN 1092

Struttura:

forma lineare

Sostanza:

fluidi liquidi e gassosi

Campo di regolazione:

0,5 - 2,0 bar

Garanzia di 24 mesi
Certificato
1.059,80 €*

1.261,16 € IVA inclusa.

Articolo pronto in: 3 - 5 giorni lavorativi

valvola di troppo pieno a pistone DN 100 modello UV13 in acciaio inossidabile AISI 316L campo di regolazione 4,0 - 10,0 bar guarnizione metallo per fluidi liquidi e gassosi

Diametro:

DN 100

Attacco:

attacco a flangia DIN 1092-1 PN16

Struttura:

forma lineare, comando a molla

Sostanza:

fluidi liquidi e gassosi

Campo di regolazione:

4,0 - 10,0 bar

Certificato
10.641,50 €*

12.663,39 € IVA inclusa.

Articolo pronto in: 1 - 2 settimane

valvola di troppo pieno a pistone DN 40 modello UV13 in acciaio inossidabile AISI 316L campo di regolazione 4,0 - 10,0 bar guarnizione metallo per fluidi liquidi e gassosi

Diametro:

DN 40

Attacco:

attacco a flangia DIN 1092-1 PN16

Struttura:

forma lineare, comando a molla

Sostanza:

fluidi liquidi e gassosi

Campo di regolazione:

4,0 - 10,0 bar

Certificato
2.664,30 €*

3.170,52 € IVA inclusa.

Articolo pronto in: 1 - 2 settimane

valvola di troppo pieno a pistone DN 100 modello UV13 in acciaio inossidabile AISI 316L campo di regolazione 0,5 - 1,5 bar guarnizione metallo per fluidi liquidi e gassosi

Diametro:

DN 100

Attacco:

attacco a flangia DIN 1092-1 PN16

Struttura:

forma lineare, comando a molla

Sostanza:

fluidi liquidi e gassosi

Campo di regolazione:

0,5 - 1,5 bar

Certificato
10.641,50 €*

12.663,39 € IVA inclusa.

Articolo pronto in: 1 - 2 settimane

valvola di troppo pieno a pistone DN 50 modello UV13 in ghisa sferoidale EN-JS1049 campo di regolazione 0,5 - 1,5 bar guarnizione metallo per fluidi liquidi e gassosi

Diametro:

DN 50

Attacco:

attacco a flangia DIN 1092-2 PN16

Struttura:

forma lineare, comando a molla

Sostanza:

fluidi liquidi e gassosi

Campo di regolazione:

0,5 - 1,5 bar

Certificato
1.806,80 €*

2.150,09 € IVA inclusa.

Articolo pronto in: 1 - 2 settimane

valvola di troppo pieno a pistone DN 32 modello UV13 in acciaio inossidabile AISI 316L campo di regolazione 4,0 - 10,0 bar guarnizione metallo per fluidi liquidi e gassosi

Diametro:

DN 32

Attacco:

attacco a flangia DIN 1092-1 PN16

Struttura:

forma lineare, comando a molla

Sostanza:

fluidi liquidi e gassosi

Campo di regolazione:

4,0 - 10,0 bar

Certificato
2.366,10 €*

2.815,66 € IVA inclusa.

Articolo pronto in: 1 - 2 settimane

Valvole di sfioro / troppo pieno flangiate nei diametri nominali DN15 - DN100

Possiamo produrre le valvole di sfioro flangiate nei diametri nominali DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 o DN100. La pressione impostata può essere compresa tra 0,5 bar e 10 bar. La guarnizione delle valvole può essere realizzata a scelta in FKM, EPDM o in metallo. Le valvole di mantenimento della pressione flangiate possono essere realizzate in acciaio inossidabile, ghisa sferoidale, ottone rosso, ghisa o acciaio fuso, a seconda delle esigenze. Sono disponibili omologazioni come TA Luft (aria), certificati dei materiali e collaudi individuali, ad es. da parte del TÜV. A seconda del materiale, la nostra serie UV13 può essere utilizzata fino ad una temperatura di + 450°C. Grazie ai grandi diametri nominali, è possibile ottenere valori KV e/o KVS molto elevati. Per ulteriori domande o informazioni sulle valvole di troppo pieno flangiate di NieRuf, non esitate a contattarci.

Valvole di sfioro / troppo pieno con attacco flangiato

Le valvole di sfioro con attacco flangiato lavorano principalmente in modo "proporzionale", vale a dire che se la forza P1 (pressione di ingresso) è maggiore di quella P2 (forza della molla), la valvola si apre. Il cambio di corsa avviene con l'aumento della pressione (proporzionale): aprendo la valvola si scarica la sovrapressione; se la pressione scende nuovamente e la forza P2 è maggiore di quella P1, la valvola si chiude ed è possibile riaccumulare pressione. Pertanto, le valvole di troppo pieno con attacco flangiato sono ideali per la protezione di altre valvole e componenti presenti all'interno di un impianto.
