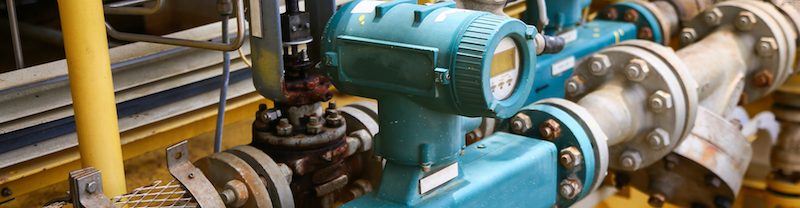

Misuratori di portata

Flussometri magnetici-induttivi per misurazioni esatte

Nelle tubazioni e negli impianti occorre effettuare misurazioni continue del flusso. I flussometri magnetici-induttivi (MID) di NieRuf sono particolarmente adatti per misurazioni con segnalazione. I dati vengono inoltrati al sistema di controllo tramite un segnale elettronico di 4-20mA. In alternativa è disponibile anche una variante del misuratore con display (MI02) per la lettura diretta della portata. Il vantaggio di un flussometro elettromagnetico è che può essere utilizzato quasi indipendentemente da temperatura, viscosità e pressione. Il misuratore è costituito da un cosiddetto tubo di misurazione, attraverso il quale scorre un fluido (il fluido deve avere una conduttività minima). Ci sono due elettrodi di misura opposti sul tubo di misurazione che determinano la tensione induttiva e la trasmettono a un punto di misurazione. Grazie a questo metodo, in cui nessun elemento di misurazione deve essere integrato nel tubo, è possibile misurare anche fluidi viscosi come fanghi. A seconda del design, i MID sono adatti anche per acidi, solventi, alcali, nonché miscele di sabbia e acqua. I flussometri elettronici-induttivi sono spesso utilizzati nella tecnologia edile, nella cantieristica navale, nel settore alimentare, nell'industria chimica, nonché nell'estrazione e lavorazione di petrolio, gas, cemento, cellulosa, minerali o nella gestione delle acque reflue e dell'acqua.

Filtro

Configurazione del prodotto

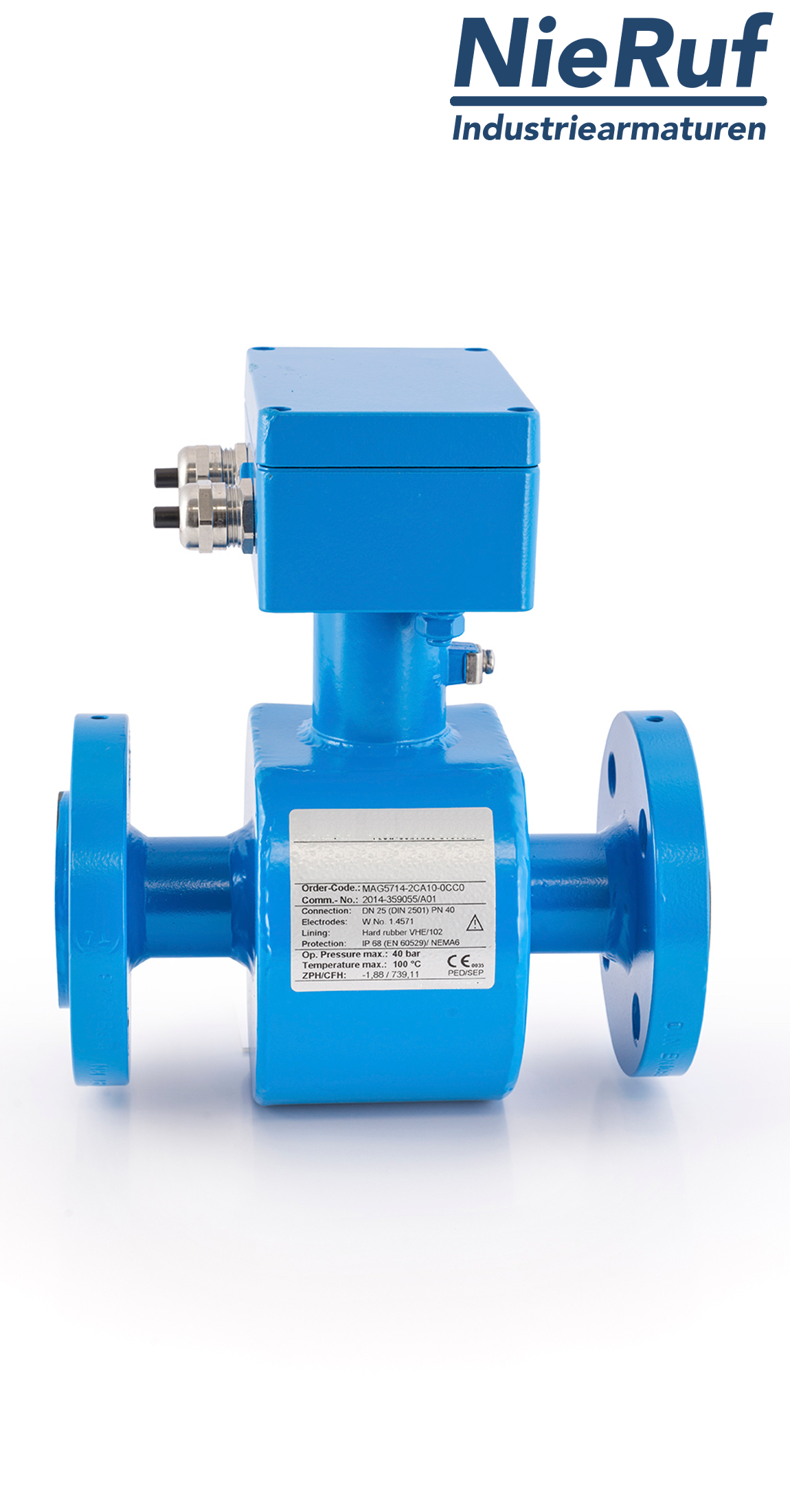

misuratore di portata elettromagnetico-induttivo DN125 flangia DIN 2501 PN16 con convertitore separato, rivestimento del tubo di misurazione in ebanite (gomma dura) VHE/102 voltaggio AC 230V 50/60hz uscita analogica 4 - 20mA

Diametro:

DN125

Attacco:

flangia DIN 2501 PN16

Struttura:

con convertitore separato

Campo di portata:

11,04 - 441,79 m3/h

2.035,90 €*

2.422,72 € IVA inclusa.

Articolo pronto in: 2 - 3 settimane

flussometro elettromagnetico-induttivo DN500 flangia DIN 2501 PN10 con convertitore separato, rivestimento del tubo di misurazione in PTFE voltaggio 18-36V uscita analogica 4 - 20mA

Diametro:

DN500

Attacco:

flangia DIN 2501 PN10

Struttura:

con convertitore separato

Campo di portata:

176,71 - 7068,58 m3/h

8.627,10 €*

10.266,25 € IVA inclusa.

Articolo pronto in: 2 - 3 settimane

misuratore di portata elettromagnetico-induttivo DN400 flangia DIN 2501 PN10 con convertitore separato, rivestimento del tubo di misurazione in ebanite (gomma dura) VHE/102 voltaggio 18-36V uscita analogica 4 - 20mA

Diametro:

DN400

Attacco:

flangia DIN 2501 PN10

Struttura:

con convertitore separato

Campo di portata:

113,1 - 4523,89 m3/h

5.596,40 €*

6.659,72 € IVA inclusa.

Articolo pronto in: 2 - 3 settimane

misuratore di portata elettromagnetico-induttivo DN15 flangia DIN 2501 PN40 con convertitore separato, rivestimento del tubo di misurazione in ebanite (gomma dura) VHE/102 voltaggio AC 230V 50/60hz uscita analogica 4 - 20mA

Diametro:

DN15

Attacco:

flangia DIN 2501 PN40

Struttura:

con convertitore separato

Campo di portata:

0,156 - 6,36 m3/h

1.832,60 €*

2.180,79 € IVA inclusa.

Articolo pronto in: 2 - 3 settimane

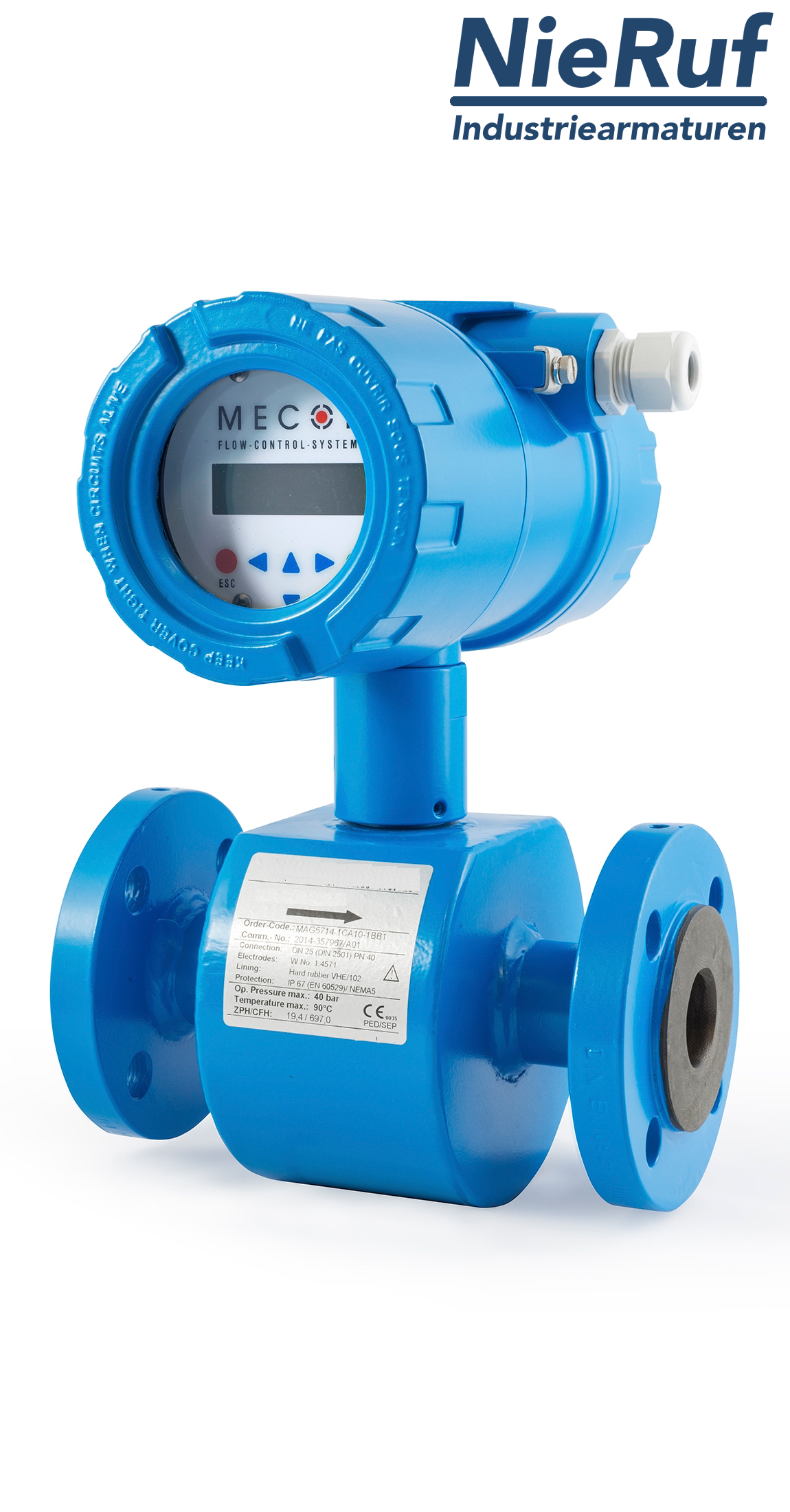

misuratore di portata elettromagnetico-induttivo DN200 flangia DIN 2501 PN10 con display digitale, rivestimento del tubo di misurazione in ebanite (gomma dura) VHE/102 voltaggio 18-36V uscita analogica 4 - 20mA

Diametro:

DN200

Attacco:

flangia DIN 2501 PN10

Struttura:

con display digitale

Campo di portata:

28,27 - 1130,97 m3/h

2.052,00 €*

2.441,88 € IVA inclusa.

Articolo pronto in: 2 - 3 settimane

flussometro elettromagnetico-induttivo DN150 flangia DIN 2501 PN16 con convertitore separato, rivestimento del tubo di misurazione in PTFE voltaggio AC 230V 50/60hz uscita analogica 4 - 20mA

Diametro:

DN150

Attacco:

flangia DIN 2501 PN16

Struttura:

con convertitore separato

Campo di portata:

15,9 - 636,17 m3/h

2.278,40 €*

2.711,30 € IVA inclusa.

Articolo pronto in: 2 - 3 settimane

misuratore di portata elettromagnetico-induttivo DN65 flangia DIN 2501 PN16 con display digitale, rivestimento del tubo di misurazione in PTFE voltaggio 18-36V uscita analogica 4 - 20mA

Diametro:

DN65

Attacco:

flangia DIN 2501 PN16

Struttura:

con display digitale

Campo di portata:

2,99 - 119,46 m3/h

1.585,50 €*

1.886,75 € IVA inclusa.

Articolo pronto in: 2 - 3 settimane

misuratore di portata elettromagnetico-induttivo DN350 flangia DIN 2501 PN10 con convertitore separato, rivestimento del tubo di misurazione in ebanite (gomma dura) VHE/102 voltaggio 18-36V uscita analogica 4 - 20mA

Diametro:

DN350

Attacco:

flangia DIN 2501 PN10

Struttura:

con convertitore separato

Campo di portata:

86,59 - 3463,61 m3/h

4.869,00 €*

5.794,11 € IVA inclusa.

Articolo pronto in: 2 - 3 settimane

Installazione e manutenzione di un MID

La posizione di installazione del misuratore elettromagnetico-induttivo deve essere scelta in modo che vi sia una sezione del tubo sufficientemente dritta davanti e dietro il misuratore. Sono necessarie una sezione di ingresso di min. 5 x DN e una sezione di uscita di 2-3 x DN. Si consiglia di prevenire vortici permanenti all'interno del misuratore con adeguate contromisure, in quanto possono falsare il risultato. Il MID può essere installato sia orizzontalmente che verticalmente. Tuttavia, è necessario prestare attenzione per evitare che il punto di misurazione si svuoti. Ulteriori istruzioni per l'installazione sono disponibili nelle schede tecniche specifiche del prodotto presenti nella sezione dei dettagli tecnici. Grazie alla sua costruzione, il MID richiede pochissima manutenzione e può essere pulito molto rapidamente e facilmente. Per questo, tuttavia, dovrebbero essere installati dispositivi di intercettazione idonei a monte e a valle del misuratore.

Specifiche dei nostri misuratori induttivi

Il MID è progettato per garantire una misurazione continua del flusso. Il misuratore registra la velocità di flusso del fluido che scorre. Tuttavia, il mezzo deve avere una conduttività minima d i> 5 µS / cm, altrimenti non è possibile effettuare alcuna misurazione. La differenza di misurazione è di +/- 0,5% dal valore misurato. I valori di velocità del flusso possono essere registrati a partire da 0,25 m/s, la velocità massima del flusso misurabile è pari a 10 m/s. Il tubo del misuratore induttivo è realizzato in acciaio inossidabile di alta qualità e può essere rivestito con PTFE o gomma dura. Anche gli elettrodi sono in acciaio inossidabile. La flangia e il vano bobina sono in acciaio. I flussometri elettromagnetici sono disponibili con attacchi a flangia nei diametri nominali DN15 - DN600 e sono disponibili negli intervalli di tensione 18-36V, 115V o 230 volt. La segnalazione del valore misurato avviene tramite un segnale compreso nell'intervallo di 4-20mA. Saremo felici di aiutarvi a scegliere il MID giusto.
