Non solo pulizia, ma purezza

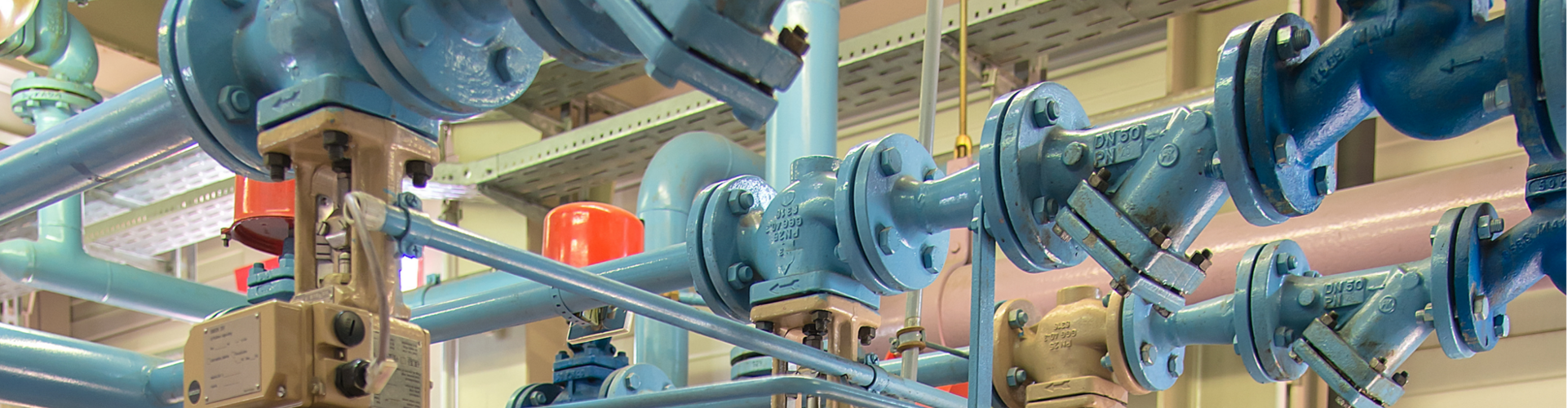

Sfortunatamente molti fluidi spesso non rispettano il grado di purezza richiesto per il rispettivo processo di produzione. Di conseguenza è essenziale un'ulteriore fase di pulizia. I cosiddetti filtri raccoglitori di impurità a Y vengono utilizzati per questo nei sistemi di tubazioni per gas e liquidi. Questi componenti altamente efficaci filtrano le impurità più piccole dai fluidi. A tale scopo le particelle filtrate vengono depositate nel cestello del setaccio.

È il nome che dà la forma o viceversa?

È importante fare una distinzione tra i diversi tipi di filtri raccoglitori di impurità: ad esempio filtri a T, a vaso, a incastro, a scomparsa o a Y. La nostra azienda si è specializzata in quelli a Y. Il loro nome deriva dalla forma del corpo, che somiglia molta a una Y. Come tutti gli accessori per la pulizia, anche questi hanno un setaccio a maglie sottili e un cestello del setaccio che trattiene lo sporco all'interno.

Montaggio e smontaggio semplificati

Per poter montare o smontare il filtro raccoglitore di impurità a Y il più rapidamente e facilmente possibile, si consiglia di posizionarlo prima o dopo le valvole a sfera . In questo modo sarà più facile chiudere e aprire le tubazioni. Il requisito fondamentale per rimuovere il filtro raccoglitore di impurità e il cestello del setaccio senza fuoriuscita di gas o liquido è pulirli e sostituirli a intervalli regolari.

La direzione è giusta

Durante il montaggio occorre assolutamente fare attenzione alla direzione di montaggio, altrimenti il filtro non funzionerà o non lo farà correttamente. La direzione di montaggio richiesta è indicata da una freccia ben visibile sulla valvola. Inoltre, la direzione di flusso e di montaggio sono spiegate in modo dettagliato nella scheda tecnica allegata.

Da noi troverete filtri a Y in molte varianti e per ogni applicazione. Ovviamente sempre con tempi di consegna brevi e ad un prezzo contenuto. I filtri sono realizzati a scelta in acciaio inossidabile, ottone o ghisa. Con attacco a flangia o attacco filettato. Nei diametri nominali DN8 - DN300 o 1/4” – 12” pollici. Attenzione: In caso di mezzi aggressivi come l'acqua deionizzata, si consiglia di utilizzare solo filtri raccoglitori di impurità in acciaio inossidabile per garantirne la resistenza.

Il filtro raccoglitore di impurità filettato tipo SZ01 è ideale per togliere le impurità dai liquidi. Il filtro è omologato per una pressione massima di 16 bar e per temperature da -20°C a +200°C. Il corpo, il filtro, la copertura e il cappuccio sono realizzati in acciaio inossidabile di alta qualità. La guarnizione del corpo e del cappuccio è in PTFE. Dispone inoltre di un'apertura di svuotamento, un tappo di chiusura e un filtro in acciaio inossidabile rimovibile. La dimensione delle maglie del filtro è di 10/10° mm (1000 µ). Per ulteriori specifiche fare riferimento alla scheda tecnica nella sezione dei dettagli dell'articolo.

Il filtro raccoglitore di impurità filettato tipo SZ02 a Y rimuove le impurità da acqua e altri mezzi liquidi. È progettato per una pressione fino a 16 bar e per temperature da -10°C a +120°C. Il corpo e il cappuccio sono in ottone CW 617N conforme a DIN EN 12165. L'o-ring è realizzato in EPDM. Il tipo SZ02 ha anche una filettatura interna BSP con un filtro rimovibile in acciaio inossidabile 1.4301. La dimensione delle maglie del filtro è 8,5/10° mm (850 µ). Per ulteriori specifiche fare riferimento alla scheda tecnica nella sezione dei dettagli dell'articolo.

Il filtro raccoglitore a di impurità a flangia tipo SZ03 a Y serve per filtrare fluidi liquidi e gassosi. È ottimizzato per una pressione fino a 16 bar e un intervallo di temperatura da -20°C a +200°C. L'alloggiamento, la copertura e il cappuccio sono realizzati in acciaio inossidabile di alta qualità 1.4408; le viti, le rondelle e il filtro sono in acciaio inossidabile 1.4301. La guarnizione del cappuccio e del corpo è in PTFE. Sia la flangia che la valvola sono omologati e soddisfano le norme DIN EN 1092-1 PN16 (flangia) e DIN EN 12516-1 (filtro raccoglitore di impurità). Le dimensioni del filtro a flangia tipo SZ03 soddisfano la norma EN 558 serie 1. Sono disponibili 3 diverse unità dimensionali tra cui scegliere per il tessuto a rete: fino a DN50 - 8/10° mm (800 µ), da DN65 a DN80 - 10/10° mm, da DN100 - 30/10° mm. Per ulteriori specifiche fare riferimento alla scheda tecnica nella sezione dei dettagli dell'articolo.

Il filtro raccoglitore di impurità in ghisa tipo SZ04 a Y viene spesso utilizzato per l'approvvigionamento idrico e l'irrigazione e filtra l'acqua così come altri fluidi liquidi. In termini tecnici di pressione è approvato per un massimo di 16 bar e in termini di temperatura da -10°C a +80 gradi Celsius. Il corpo è realizzato in ghisa GG25 ed è rivestito con resina epossidica. Il cappuccio, il collegamento a vite e il filtro sono realizzati in acciaio inossidabile. La guarnizione è realizzata in EPDM di alta qualità. L'attacco a flangia è conforme a DIN EN 1092-2 PN10/PN16 e resiste alle prove di pressione secondo EN 12266-1. Inoltre, il filtro raccoglitore di impurità in ghisa tipo SZ04 ha un'apertura di svuotamento e un filtro rimovibile in acciaio inossidabile 1.4301. Per ulteriori specifiche fare riferimento alla scheda tecnica nella sezione dei dettagli dell'articolo.

Voi chiedete - noi rispondiamo

In caso di ulteriori domande sulle nostre valvole filtranti per gas e liquidi, saremo lieti di rispondere. Non esitate a chiamarci o a inviarci un'e-mail.
